6噸燃煤鍋爐煙氣治理方案
一、設計原則:2016年9月8日:根據貴單位要求,提供6噸燃煤鍋爐18000煙氣風量凈化方案,將鍋爐燃燒產生的煙氣進行凈化處理,達到環保標準,給貴單位樹立一個的社會形象,新增凈化除塵設備和管道干凈整潔,主要對6噸燃煤鍋爐煙氣治理、凈化,根據要求煙氣粉塵排放≤30mg/m³、SO2排放≤150mg/m³。
貴單位現有6噸燃煤鍋爐采用濕式除塵設備、凈化效率較低,排放不能滿足現有環保要求,另外排出的污水、污泥處理比較麻煩,為了從根本上解決這一難題,本公司依據在冶煉、燃煤鍋爐行業積累的經驗,增加袋式除塵器,達到排放標準。煙氣經過管道,進入袋式除塵器,經過袋式除塵器的凈化后,進入脫硫塔進行脫硫,后由煙筒排入大氣。
二、工藝流程:爐窯煙氣→管道→袋式除塵器→風機→脫硫塔→煙筒→達到排放標準。
1、煙氣在負壓作用下通過管道進入袋式除塵器、流速瞬間降低,大顆粒粉塵直接落入灰斗,細小粉塵伴隨著煙氣進入過濾室,通過濾袋進行外濾式過濾,煙氣通過濾袋過濾后進入凈化室(此時粉塵排放濃度已經達到≤30mg/m³),經過引風機的排風口排向脫硫塔,當過濾室內的濾袋伴隨著過濾時間增加,粉塵逐漸在濾袋外表面形成粉層,這時濾袋口上方的清灰系統自動開啟、進行瞬間噴吹清灰,粉層在濾袋外表面剝離、落入灰斗中,通過排灰系統,排出室外。

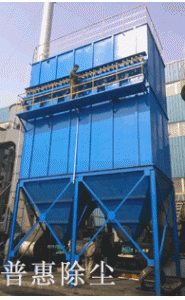

2、袋式除塵器是普惠公司吸收同類產品優點,經改良、設計而成的除塵系統。該設備采用脈沖離線分室噴吹清灰方式,具有清灰效果好、凈化、處理風量大、濾袋壽命長、維修工作量小、運行等優點。
3、粉塵凈化后含有SO2的煙氣,進入脫硫塔,利用物理與化學原理相結合形式,以達到脫硫目的,純堿吸收SO2,還原,后吸收劑循環使用,無污泥、廢水排放。經脫硫后的凈化煙氣向上通過塔側的出風口直接進入煙囪排放。
三、除塵系統工作原理:啟動主風機,整個除塵系統處于負壓狀態,含塵空氣被吸入系統管道進入袋式除塵器,因氣體流通空間突然變大,流速驟然降低,顆粒較打的粉塵、依靠自身重力向下沉降,落入灰斗,細小粉塵伴隨煙氣通過各被吸附在濾袋外壁,經濾袋過濾后的凈化空氣通過濾袋口進入凈化室,從出氣口由主風機排入脫硫塔進行脫硫,后由煙筒排到大氣中。
1、袋式除塵器運行原理:煙氣進入袋式除塵器被吸附在濾袋外壁的粉塵,隨著時間的增長,越積越厚,除塵器阻力逐漸上升,處理的氣體量不斷減少,為了保袋式除塵器阻力穩定在合理范圍內,需要及時吸附在濾袋外壁的積灰。清灰過程是由清灰系統按順序?qū)Ω鱾€過濾室,依次打開閥門,順序向各組濾袋瞬間噴吹壓縮空氣,氣包內壓縮空氣經由噴吹管的孔眼穿過文氏管進入濾袋,而當噴吹的高速氣流 通過文氏管進入濾袋的一剎那,數倍周圍空氣的壓縮空氣進入濾袋內,使濾袋在一瞬間急劇從收縮——膨脹——收縮,隨將吸附在濾袋外壁粉層下來,恢復濾袋過濾效率。
